Последнее обновление 22.11.2005

                       Компонент для отображения графов.

Ссылка на компонент

Ссылка на пример

    Компонент TGrInput является графическим редактором, позволяющим рисовать простые неориентированные графы. Каждая вершина создается в виде объекта TVertex, а ребро в виде объекта THeel.

Пример создания объекта :

• var gr : TGrInput;

• Begin

•   gr        := TGrInput.CreateParented(form1);

•   gr.Width  := 600;

•   gr.Height := 400;

• end;

   Текущая операция отменяется правой кнопкой!

Редактирование графа осуществляется в четырех режимах:

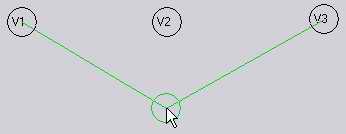

     1)   Режим создания цепей

        Каждый новый клик создает новый элемент цепи.

        В этом режиме циклы создавать (в текущей версии) нельзя.

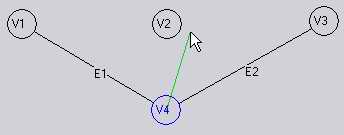

     2)  Режим добавления отдельных вершин и ребер

         Каждый клик по свободному пространству создает новую вершину.

         Клик по вершине выделяет ее (зеленым) и позволяет провести операцию удаления (клавиша Delete)

         Для удаления ребра необходимо выделить инцидентную ему вершину и  нажимая кнопку Tab

         выделить нужную вершину и затем ее удалить (клавиша Delete)

         Повторный клик по вершине позволяет создавать новые ребра (или ребра с вершинами)

     3)  Режим перемещения

           Перемещаемый элемент во время перемещения выделяется зеленым.

     4)     Является режимом "не редактирования" в этом режиме осуществляется программная

          обработка полученного графа в этом режиме перенумеровываются вершины и ребра

          (если порядок нумерации изменился в результате операций удаления),

          пересчитываются матрицы инцидентности и смежности.

               TMatrixType = array of packed array of Byte;

               public
                        matrixI  : TMatrixType;
                        matrixS : TMatrixType;

    Базовые свойства и методы классов.

       Все ребра и вершины объединены в два списка

        pBegV : TVertex;
        pBegH : THeel;

      но доступ к ним легко осуществляется при помощи свойств:

         Property Vertexes [i : integer] : TVertex  ...
         Property Heels[i : integer] : THeel           ...

-----------------------------------------------------------------------------

•         а)  Класс THeel

•   THeel   = Class

•    .........

•   public

•     p1, p2 : Pointer;

•     ........

•     Index  : Integer;

•     CurrentColor : TColor;

•     Property weight : AnsiString ...

•     .......

•   end;

• p1, p2 - указатели на инцидентные  ребру вершины
• Index  - Порядковый номер.
• CurrentColor - Цвет которым будет перерисовано ребро.
• weight        - вес ребра (если не указан то и не отображается)

-------------------------------------------------------------------------------------------------


      б) Класс TVertex

•   TVertex = Class

•   Private

•     Findex : Integer;

•     .......

•     FNHeels : integer;

•     .......

•   Public

•    ..........

•     Heels        : TpHeels;

•     CurrentColor : TColor;

•    ..........

•     Property NHeels : Integer Read FNHeels;

•    ..........

•     Property Vindex : Integer Read Findex Write Findex default 0;

•     .........

•   end;

• Heels - Динамический список элементов содержащий ребра инцидентные данной  вершине (использовать не рекомендую (построен запутано и не  логично)).

• FNHeels -  число ребер инцидентных данной вершине.

• Vindex  -  Индекс вершины.

• CurrentColor - аналогично THeel.

------------------------------------------------------------------------------------

    в)  Класс TGrInput

• TGrInput = Class(TPanel)

•  ..........

•   public

•     matrixI : TMatrixType;

•     matrixS : TMatrixType;

•     Constructor CreateParented(AOwner: TWinControl);  overload;

•     .......

•     Property  Heels[i : integer] : THeel  ....

•     Property  Vertexes [i : integer] : TVertex ....

•     Property  VisibleHeelsIndex : boolean ....

•     Property  Blocked : boolean ...

•     Property  NV : Integer ...

•     Property  NH : Integer ...

•     Function SeekVertex(x, y : Integer) : TVertex;

•     Function GetHeel(v1, v2 : integer) : THeel; overload;

•     Function GetHeel(v1, v2 : TVertex) : THeel; overload;

•     Procedure ClearAll;

•     Procedure RepaintAll;

•   end;

        Все базовые операции проводятся именно с этим классом!!!

       Индексация для всех элементов производится от единицы!!!

• Property  VisibleHeelsIndex : boolean  -  Разрешает отображение индексов ребер (по умалчанию true)
• Property  Blocked : boolean           - Определяет нажата ли кнопка Block.

• Property  NV : Integer ...                             - Общее число вершин.

• Property  NH : Integer ...                               - Общее число ребер.

• Function SeekVertex(x, y : Integer): TVertex - Поиск  вершины по индексам инцидентных ребер

• Function GetHeel(v1, v2 : integer) : THeel;   - Поиск  ребра по индексам инцидентных вершин

• Function GetHeel(v1, v2 : TVertex) : THeel;   - Поиск  ребра по адресам инцидентных вершин

• Procedure ClearAll;                                                                  -   Уничтожение текущего графа

• Procedure RepaintAll;                                                             -   Перерисовка графа.

        Важно!!! Выделение цветом ребер и вершин производится следующим образом

      пример:

• ....
•    Graph1.Heels[i].CurrentColor       := clRed; //любой цвет
•    Graph1.Vertexes[k].CurrentColor := clRed;
  end;

  Gr.RepaintAll;

---------------------------------------------------------------------------------------------------------------------------------

        P.S.

        Среди достоинств данного компонента, хочется отметить,  быстроту работу графики, а среди недостатков

        нерациональное использование списков (хотелось как лучше, а получилось как всегда!!!)
